TFMF Supporti antivibranti flangiati

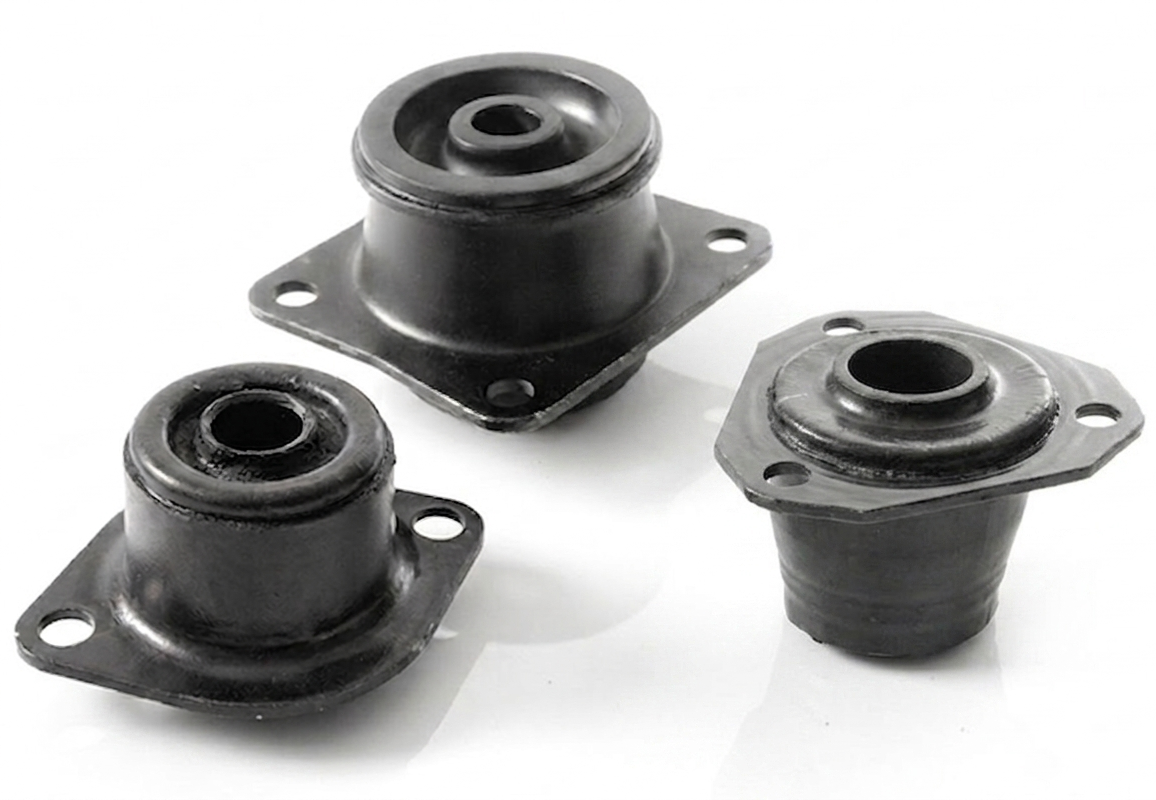

TFMF Supporti antivibranti flangiati

Questo tipo di supporto è utilizzato ogni qualvolta sia necessario un buon isolamento verticale, unito ad un buon contenimento delle forze orizzontali.

Il montaggio avviene mediante un bullone da inserire nella bussola interna e tramite i fori praticati nella flangia della bussola esterna.

Applicazioni

  • Motori di qualsiasi tipo.
  • Generatori.
  • Sospensione di cabine dei Veicoli Industriali.


Caratteristiche tecniche

  • Gomma naturale NR.
  • Durezza: 45° - 60° - 70°Shore A (±5°).
  • Acciaio zincato.

A richiesta

  • Altre tipologie.

Brochures e documenti

tfmf.pdf

TFMF - supporti antivibranti flangiati a cono standard

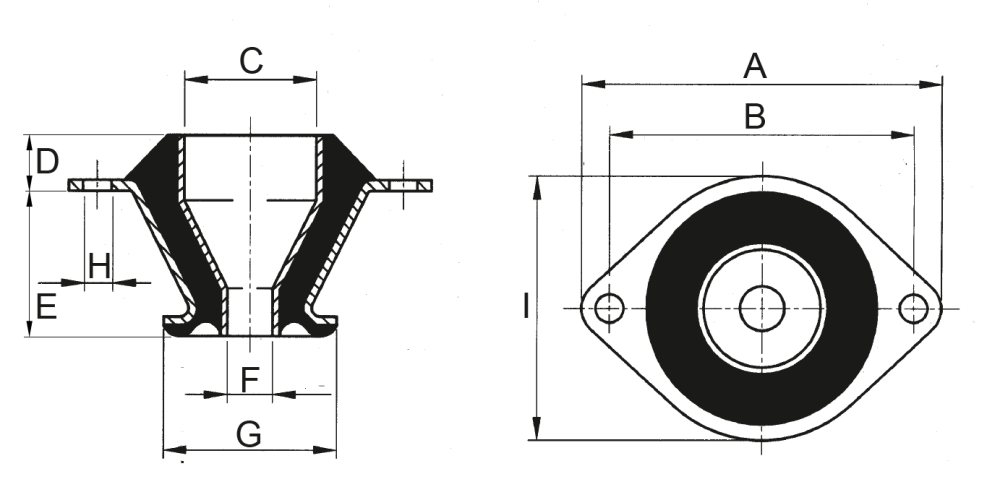

Tipo A mm B mm C mm D mm E mm F mm G mm H mm I mm Carico ammesso da/a (Kg)
TFMF 7933 80 106 68 11 51 Ø12 Ø60 16,5 2,5 113 - 216
TFMF 7944 (A) 80 106 68 11 51 Ø12 Ø60 16,5 2,5 88 - 168
TFMF 7955 80x65 107 90 11 56 Ø16 Ø78 19,5 3,5 206 - 412
TFMF 7955/63 82x69 105 92 10,5 63,5 Ø16,2 Ø83 26,2 3,5
TFMF 7966 (A) 80x65 107 90 11 56 Ø16 Ø78 19,5 3,5 147 - 294
TFMF 7977 90x74 120 100 11 81 Ø16 Ø93 20 4,3 471 - 932
TFMF 7988 112x92 140 120 11 95 Ø20 Ø109 23 4,5 687 - 1668

Fig. 1Fig. 2

TFMF 8350TFMF 9380

TFMF - supporti antivibranti flangiati a cono

Tipo Figura A mm B mm C mm D mm E mm F mm G mm H mm I mm Carico statico max. (kg)
TFMF 5603 1 87 70 52 20 30,5 10 49 9 64 110 (60°Sh.)
TFMF 2486M* 1 120 98 55 26 44 12,5 60 10,5 80 150 (60°Sh.)
TFMF 2486H 1 120 98 50 20 52 14 60 10,5 80 200 (70°Sh.)
TFMF 4085/1 1 120 96 52 32 44 12,5 60 10,5 80 220 (70°Sh.)
TFMF 4085 1 124 96 52 27 44 12,5 60 10,5 85 180 (70°Sh.)
TFMF 5010 1 128 100 65 25 55 16,5 71 10,5 95 150-300 (45-70°Sh.)
TFMF 5010/1* 1 129 106 63 26 53 16,5 71 10,5 95 150-300 (45-70°Sh.)
TFMF 4337 2 146 120 40 28 45 25,0 70 13,0 100 300 (70°Sh.)
TFMF 8350 2 102,5 83 26 12,5 37,5 16,2 55,6 10,8 76,5
TFMF 9380 117,0 93x92 37 14,0 66 20,2 60 13

(A) Asolato.

* vulcanizzato

I contenuti nel sito sono pubblicati con periodicità e/o con frequenza giornaliera. Le caratteristiche tecniche sono indicative e possono subire variazioni.
