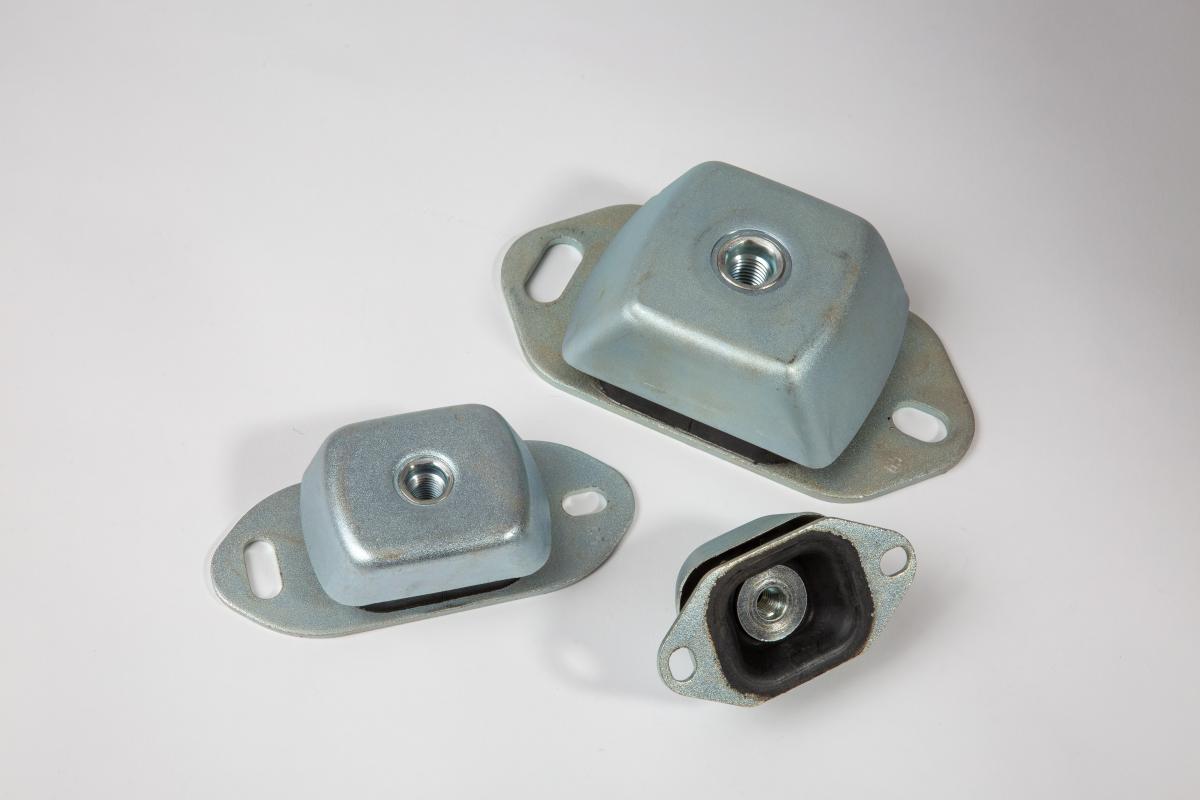

TFMQ Supporti antivibranti a campana

TFMQ Supporti antivibranti a campana

Supporti antivibranti utilizzati per impieghi industriali, motori marini, motori diesel in ogni loro applicazione statica e mobile, compressori, gruppi elettrogeni, pompe, impianti di ventilazione e condizionamento. Grande elasticità verticale. Elevata rigidità longitudinale e laterale. Sono corredati di tampone antirimbalzo e rappresentano la soluzione ideale in ogni applicazione in cui la sicurezza è necessaria.

Applicazioni

  • Motori.
  • Compressori.
  • Gruppi elettrogeni.
  • Pompe.
  • Impianti di ventilazione e condizionamento.


Caratteristiche tecniche

  • Elevata elasticità verticale.
  • Elevata rigidità longitudinale e laterale.
  • Tampone antirimbalzo.

A richiesta

  • Acciaio Inox


Brochures e documenti

tfmq.pdf

TFMQ - Supporti antivibranti a campana marini

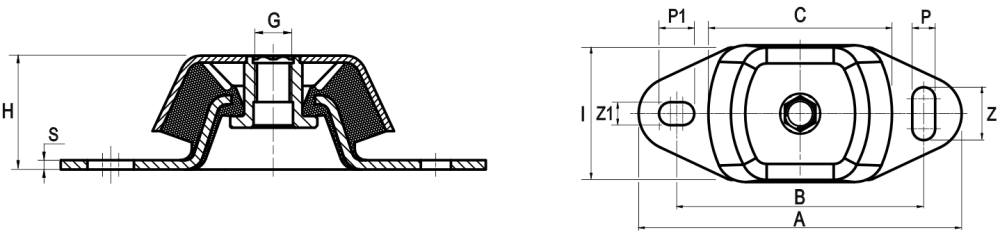

Serie Durezza °Sh.(A) ±5 Marc. B mm H mm G A mm I mm C mm PxZ mm P1 xZ1 mm S mm Rigidezza (kg/mm) Carico max. (kg) Cedimento (mm) Peso (kg)
TFMQ 100 45 W 100 38 M12 120 60 80 11x14 14x11 3 9,0 36,0 4,0 0,35
TFMQ 100 50 K 100 38 M12 120 60 80 11x14 14x11 3 13,0 52,0 4,0 0,35
TFMQ 100 60 M 100 38 M12 120 60 80 11x14 14x11 3 16,0 64,0 4,0 0,35
TFMQ 100 70 H 100 38 M12 120 60 80 11x14 14x11 3 24,0 96,0 4,0 0,35
TFMQ 140 35 X 140 49 M16 183 75 104 13x30 20x13 4 16,0 80,0 5,0 0,90
TFMQ 140 45 W 140 49 M16 183 75 104 13x30 20x13 4 24,0 120,0 5,0 0,90
TFMQ 140 60 M 140 49 M16 183 75 104 13x30 20x13 4 38,0 190,0 5,0 0,90
TFMQ 140 70 H 140 49 M16 183 75 104 13x30 20x13 4 60,0 300,0 5,0 0,90
TFMQ 140 80 Y 140 49 M16 183 75 104 13x30 20x13 4 95,0 475,0 5,0 0,90
TFMQ 182 45 W 182 71 M20 230 112 132 18x34 26x18 5 55,0 330,0 6,0 0,90
TFMQ 182 60 M 182 71 M20 230 112 132 18x34 26x18 5 90,0 540,0 6,0 2,40
TFMQ 182 70 H 182 71 M20 230 112 132 18x34 26x18 5 135,0 810,0 6,0 2,40
TFMQ 182 80 Y 182 71 M20 230 112 132 18x34 26x18 5 220,0 880,0 4,0 2,40

​

​

I contenuti nel sito sono pubblicati con periodicità e/o con frequenza giornaliera. Le caratteristiche tecniche sono indicative e possono subire variazioni.
