Sistemi di Scarico Motori Diesel

SGC Giunti flessibili con calza

Sistemi di Scarico Motori Diesel
SGC Giunti flessibili con calza

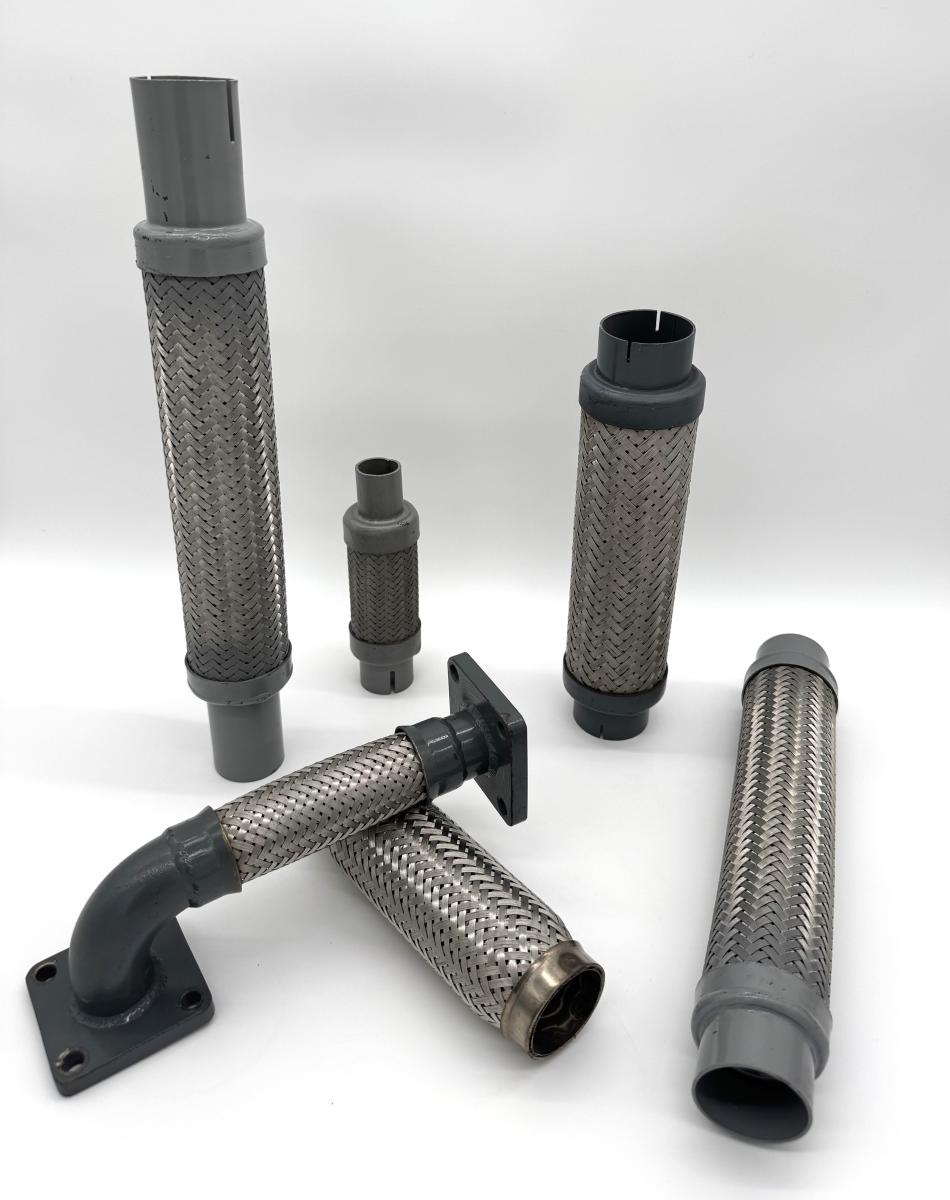

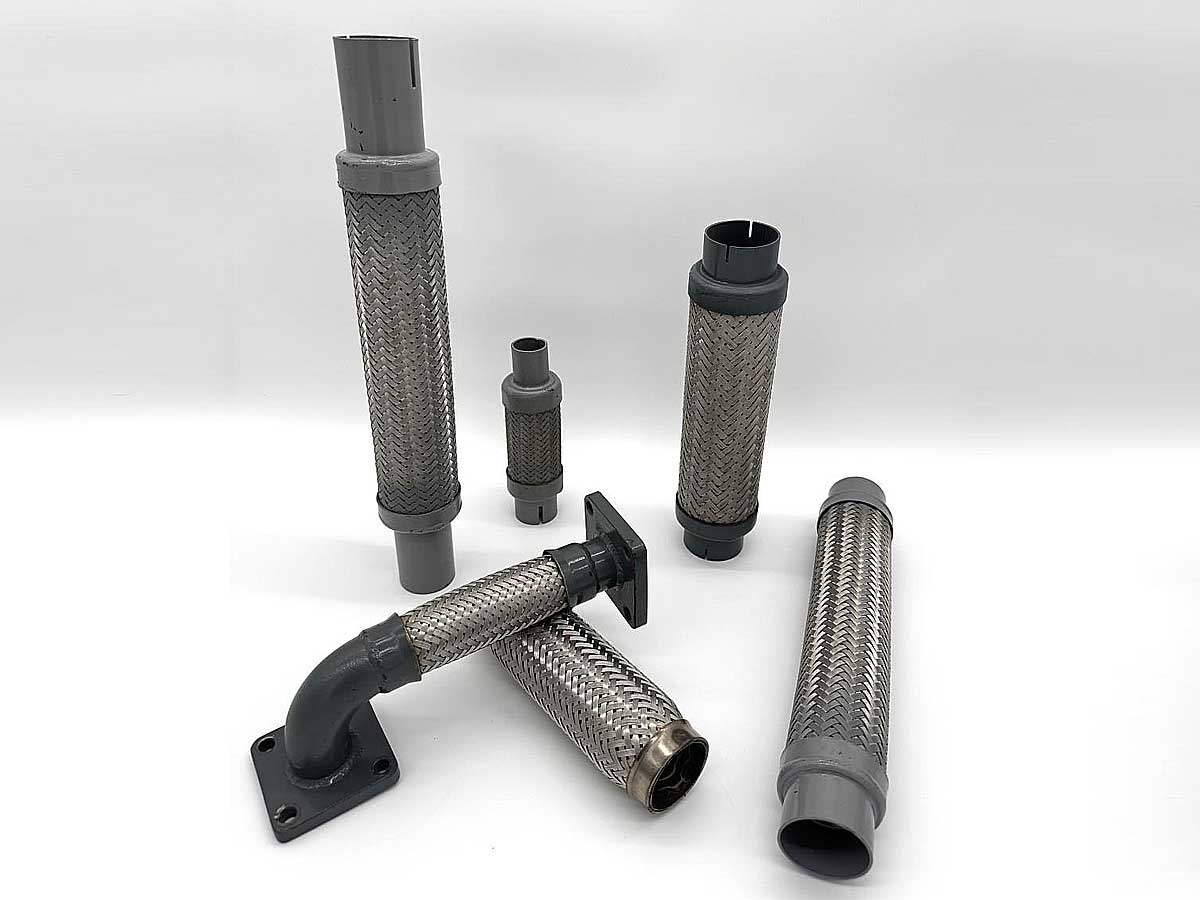

Giunti flessibili con calza esterna per la parziale compensazione delle dilatazioni termiche e per l’assorbimento delle vibrazioni nei sistemi di scarico dei motori a combustione. Facili da assemblare, trovano impiego in condizioni particolari di alta temperatura, movimenti di trazione e compressione.
I giunti SGC sono componenti essenziali in molti sistemi di trasmissione di potenza, assorbendo vibrazioni, compensando disallineamenti e garantendo un funzionamento fluido e duraturo.
Progettati per soddisfare le esigenze più diverse e garantire prestazioni ottimali in diverse condizioni operative.

Principali vantaggi:
    Assorbimento delle vibrazioni.
    Compensazione del disallineamento.
    Riduzione dei rumori.
    Facilità di installazione e manutenzione.

Applicazioni

  • Automotive.
  • Refrigerazione..
  • Macchine movimento terra
  • Gruppi elettrogeni, Pompe, Ventilatori, Motori, Compressori.
  • Sistemi di scarico in generale.


Versioni disponibili

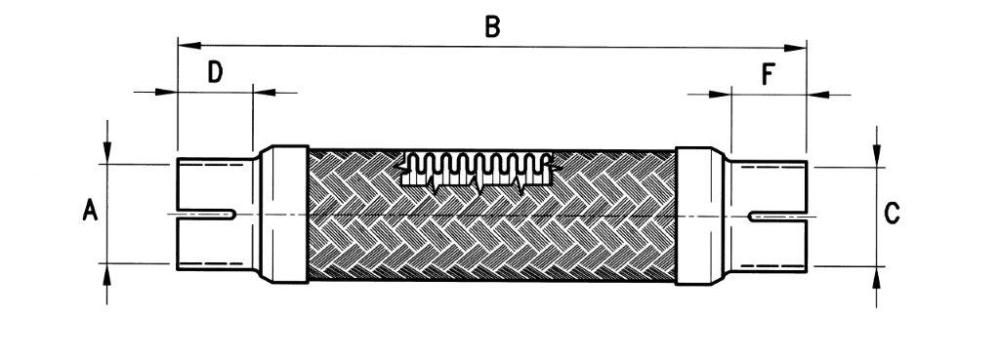

  • Tipo 1: manicotti con intagli ambo i lati.

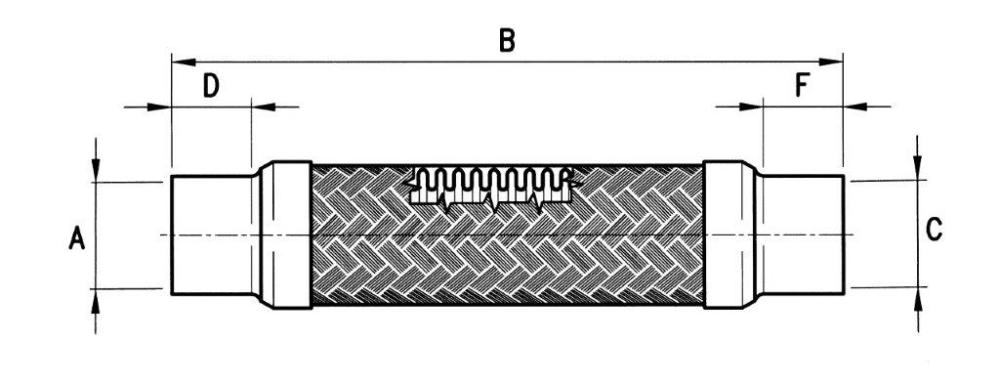

  • Tipo 2: manicotti senza intagli ambo i lati.

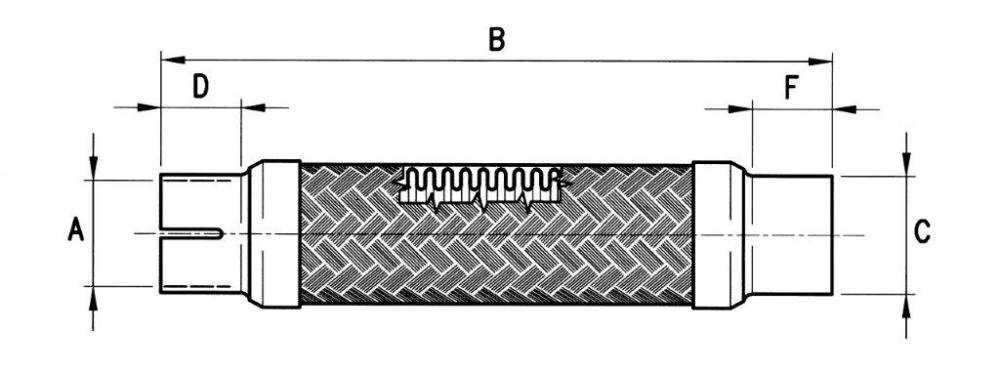

  • Tipo 3: un lato manicotti con intagli, altro lato senza intagli.


Caratteristiche tecniche

  • Soffietto acciaio inossidabile: AISI 321 (sp. 0,3 mm).
  • Calza acciaio inossidabile: AISI 304.
  • Manicotti acciaio FeP04 + verniciatura grigia.
  • Saldature: realizzate con MIG.
  • Pressione nominale: PN 2,5 (0,254 MPa).
  • Temperatura max. di esercizio 600°C.

A richiesta

  • Con intagli.
  • Con flange.
  • A doppia parete.
  • Con liner interno tubo metallico a doppia aggraffatura.
  • A disegno.


Brochures e documenti

sgc.pdf

SGC - Giunti flessibili

Codice Tipo A ±0,3 mm C ±0,3 mm B ±5 mm D ±5 mm F ±5 mm Note*
ES13030470* 1 30 30 470 30 30 Standard
ES13535270* 1 35,5 35,5 270 40 40 Standard
ES13535300* 1 35,5 35,5 300 40 40 Standard
ES14040410 1 40,6 40,6 410 70 70
ES14060200 1 40,3 60,3 200 40 40
ES14060270* 1 40,3 60,3 270 40 40 Standard
ES14060320 1 40,6 60,6 320 40 40
ES14242160* 1 42,5 42,5 160 25 25 Standard
ES14242305* 1 42,5 42,5 305 40 40 Standard
ES14242370* 1 42,5 42,5 370 25 25 Standard
ES14246380 1 42,5 46 380 70 65
ES14343220 1 43 43 220 23 23
ES14343280 1 43 43 280 48 48
ES14537330 1 45,5 37 330 40 40
ES14545160* 1 45,5 45,5 160 30 30 Standard
ES14545265* 1 45,3 45,3 265 24 24 Standard
ES14545360* 1 45,5 45,5 360 65 65 Standard
ES15252370* 1 52,5 52,5 370 65 65 Standard
ES15252600* 1 52,5 52,5 600 60 60 Standard
ES18080400* 1 80,5 80,5 400 90 90 Standard
ES22631276* 2 26 31 276 20 20 Standard
ES23131240 2 31 31 240 20 20
ES23131276* 2 31 31 276 23 23 Standard
ES23232150* 2 32 32 150 2 2 Standard
ES23232200* 2 32 32 200 40 40 Standard
ES23939440* 2 39 39 440 60 65 Standard
ES24040170* 2 40 40 170 10 10 Standard
ES24040276* 2 40,3 40,3 276 40 40 Standard
ES24242305* 2 42,5 42,5 305 24,5 24,5 Standard
ES24444330* 2 44 44 330 54 54 Standard
ES24550290 2 45,5 50,5 290 14 60
ES24742310 2 47 42 310 16 55
ES24747240* 2 47 47 240 52 52 Standard
ES24747350 2 47 47 350 53 53
ES25050250* 2 50,3 50,3 250 22 22 Standard
ES25145310 2 51,5 45,5 310 15 60
ES25757160* 2 57 57 160 5 5 Standard
ES25757250* 2 57 57 250 30 30 Standard
ES26060200 2 60,5 60,5 200 28 28
ES26060250 2 60 60 250 28 28
ES26060320 2 60,3 60,3 320 28 28
ES28080260* 2 80 80 260 30 30 Standard
ES33131240 3 31 34 240 30 30
ES33228160* 3 32 28 160 25 29 Standard
ES34040370* 3 40,5 40 370 60 57 Standard
ES34040420 3 40,5 40 420 60 57
ES34440330* 3 44 40 330 70 55 Standard
ES34443680 3 44,5 43,5 680 62 62
ES34540330 3 45,5 40 330 65 55
ES34545340 3 45,5 45 340 65 55
ES34545360* 3 45,5 45 360 65 55 Standard
ES34550365 3 45 50 365 65 60
ES34847400* 3 48 47,5 400 145 80 Standard
ES35150370* 3 51 50 370 65 60 Standard
ES35151370 3 51,3 51 370 65 60
ES35250370* 3 52,5 50 370 60 60 Standard
ES35353370* 3 53 53,5 370 65 65 Standard
ES35354340 3 53,5 54 340 60 60
ES35453430* 3 54 53,5 430 85 55 Standard
ES35760290* 3 57,5 60 290 50 50 Standard
ES35858465 3 58,5 58 465 70 68
ES35858750 3 58,5 57,5 750 80 80
ES36160290 3 61 60 290 50 50

​

​Spessore standard manicotti 1,5 mm
