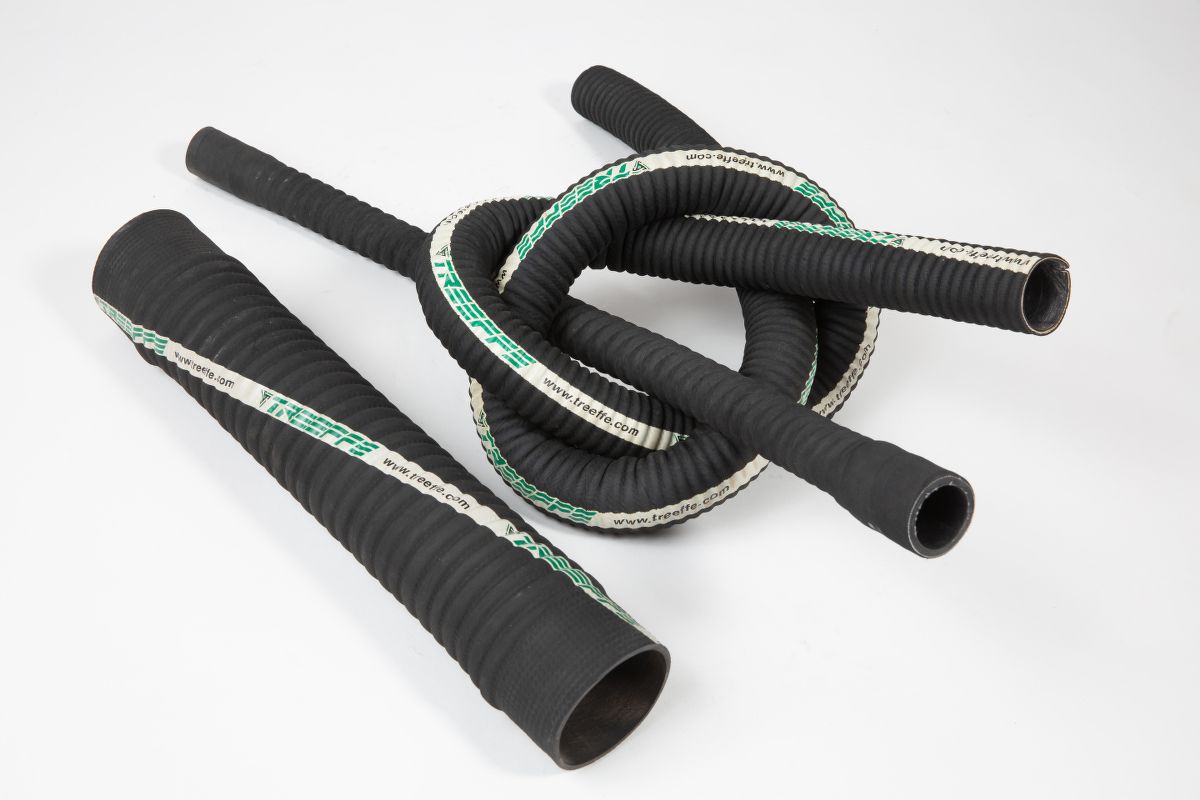

TAG-R / TAG Tubo flessibile in gomma per aspirazione aria

Tubi industriali in Gomma, Silicone e Plastici
TAG-R / TAG Tubo flessibile in gomma per aspirazione aria

Tubo flessibile in gomma sintetica per aspirazione e ventilazione aria, fumi di scarico e polveri.

Resistente agli agenti atmosferici, all'invecchiamento ed alle tracce d'olio.
Grazie all'eccellente flessibilità, il tubo può essere tagliato in qualsiasi punto e adattarsi alle applicazioni più complesse. Fornito in rotoli standard di lunghezza 10 m.

A richiesta: rotoli da 20 o 40 metri, pezzi tagliati a misura e diametro interno fino a 404 mm.


Applicazioni

Indicato per il collegamento tra FILTRO ARIA e MOTORE su ogni tipo di automezzo o macchinario edile, agricolo, industriale; impianti industriali e condotte di ventilazione.


Caratteristiche tecniche

  • Sottostrato: nero in gomma sintetica liscia, per una tenuta sicura.
  • Spirale: in acciaio armonico incorporata nella gomma.
  • Rinforzi: tessuti sintetici ad alta tenacità.
  • Copertura: nera, ondulata, antiabrasiva ad impressione tela.
  • Temperatura di esercizio: -30/ +110 °C.
  • Pressione di esercizio: 3 bar.
  • Pressione di scoppio 9 bar.
  • Aspirazione: 0,6 bar.
  • Manicotti TAG Lunghezza standard: 500mm.


A richiesta

  • Lunghezze fuori standard.
  • Doppio diametro.


Brochures e documenti

tag.pdf

Tubo TAG-R

CODICE TIPO D.I. mm Peso Kg / m (±10%) R. CURVATURA mm (±20%)
DTAG016R00 TAG 16 R 16 0,31 65
DTAG025R00 TAG 25 R 25 0,35 95
DTAG030R00 TAG 30 R 30 0,37 138
DTAG032R00 TAG 32 R 32 0,39 140
DTAG035R00 TAG 35 R 35 0,42 145
DTAG038R00 TAG 38 R 38 0,46 165
DTAG040R00 TAG 40 R 40 0,48 170
DTAG042R00 TAG 42 R 42 0,50 175
DTAG045R00 TAG 45 R 45 0,57 185
DTAG0 48R00 TAG 48 R 48 0,58 190
DTAG050R00 TAG 50 R 50 0,60 ' 235
DTAG057R00 TAG 57 R 57 0,70 270
DTAG060R00 TAG 60 R 60 0,75 295
DTAG063R00 TAG 63 R 63 0,79 300
DTAG065R00 TAG 65 R 65 0,81 310
DTAG070R00 TAG 70 R 70 0,88 340
DTAG076R00 TAG 76 R 76 1 370
DTAG080R00 TAG 80 R 80 1,05 400
DTAG085R00 TAG 85 R 85 1,17 460
DTAG089R00 TAG 89 R 89 1,26 520
DTAG095R00 TAG 95 R 95 1,30 550
DTAG102R00 TAG 102 R 102 1,33 580
DTAG114R00 TAG 114 R 114 1,52 640
DTAG127R00 TAG 127 R 127 1,77 770
DTAG133R00 (*) TAG 133 R 133 2,15 850
DTAG152R00 TAG 152 R 152 2,83 1.000
DTAG180R00 (*) TAG 180 R 180 3,73 1.250
DTAG203R00 (*) TAG 203 R 180 4,19 1.350

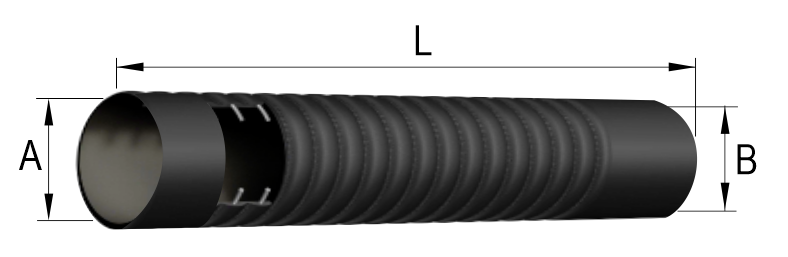

Manicotti TAG L=500mm

CODICE TIPO D.I. 1 mm D.I. 2 mm Lunghezza mm
DTAG050000 TAG 50 50 50 500
DTAG057000 TAG 57 57 57 500
DTAG060000 TAG 60 60 60 500
DTAG063000 TAG 63 63 63 500
DTAG063076 TAG 63/76 63 76 500
DTAG070000 TAG 70 70 70 500
DTAG076000 TAG 76 76 76 500
DTAG076089 TAG 76/89 76 89 500
DTAG080000 TAG 80 80 80 500
DTAG089000 TAG 89 89 89 500
DTAG095000 TAG 95 95 95 500
DTAG102000 TAG 102 102 102 500
DTAG114000 TAG 114 114 114 500
DTAG127000 TAG 127 127 127 500
DTAG152000 TAG 127 152 152 500

​

I contenuti nel sito sono pubblicati con periodicità e/o con frequenza giornaliera. Le caratteristiche tecniche sono indicative e possono subire variazioni.
