Telecomandi Meccanici Flessibili

Cavi trazione e accessori sfusi

Cavi trazione e accessori sfusi

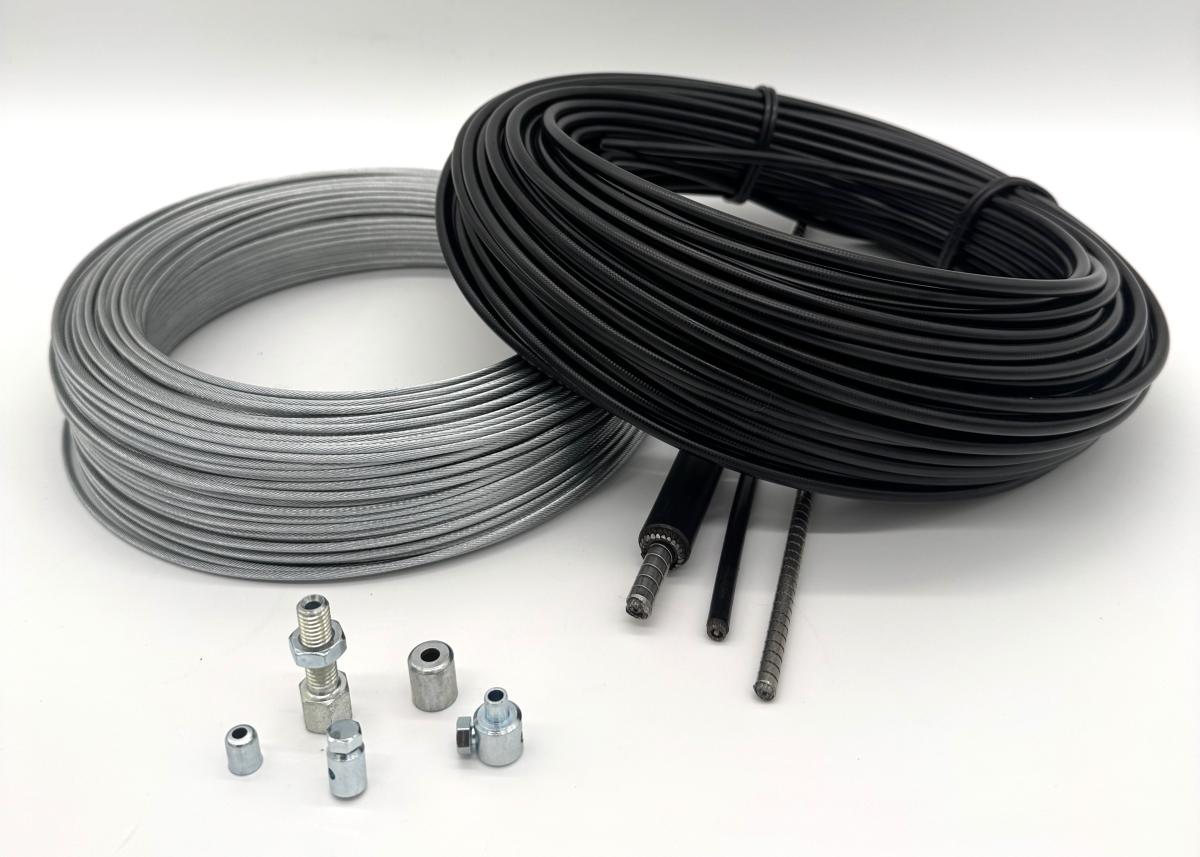

I cavi e le guaine sfuse sono venduti in matasse, mentre gli accessori al pezzo.
Facili da assemblare e pressare, offrono una soluzione flessibile e adattabile a qualsiasi tipo di installazione

  • CAVI
  • GUAINE
  • REGISTRI
  • CAPIGUAINA
  • MORSETTI


Applicazioni

  • Macchine movimento terra, macchine agricole
  • Autocarri, automobili, veicoli industriali
  • Automotive,
  • Automazione
  • Sistemi oleodinamici e pneumatici
  • Macchine utensili
  • Robotica
  • Nautica, timoneria e controlli di bordo
  • Aereospaziale
  • Elettrodomestici


Caratteristiche tecniche

  • acciaio zincato

A richiesta

  • componenti a disegno
  • altre dimensioni
  • trasmissioni a disegno

Brochures e documenti

m25-26-sfusi.pdf


Cavi e guaine sfuse in bobine

Codice Tipo Ø Fili nr. A mm B mm C mm Formato

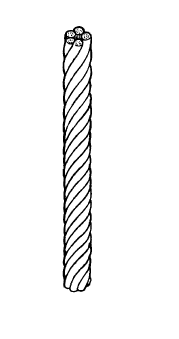

1201 Cavo/cable 1,6 12 100m
1202 Cavo/cable 1,9 19 100m
1203 Cavo/cable 2,5 19 100m
1204 Cavo/cable 3 19 50m
1205 Cavo/cable 3 49 50m
1206 Cavo/cable 3,5 19 50m
1207 Cavo/cable 4 19 50m
1209 Cavo/cable 4 49 50m
1210 Cavo/cable 5 19 50m
1211 Cavo/cable 5 42 50m
1214 Cavo/cable 6 49 50m

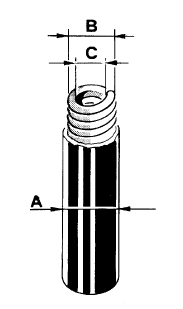

1251 Guaina/Sheat 5,3 4,5 2,5 50m
1252 Guaina/Sheat 5,8 5 2,8 50m
1288.0 Guaina/Sheat + Hostaform 5,8 2,35 50m
1253 Guaina/Sheat 7 6 3,4 50m
1254 Guaina/Sheat 8 7 4 50m
1283.0 Guaina/Sheat + Hostaform 8 3,4 50m
1255 Guaina/Sheat 10 9 5,5 50m
1256 Guaina/Sheat 12 10,5 6,5 50m
1257 Guaina/Sheat 13 11,5 7 50m
1258 Guaina/Sheat 14 12 7 50m
1259 Guaina/Sheat 16 14 9 50m


Accessori per guaine e cavi trazione

Codice Articolo A mm B mm C mm D mm F mm G mm H mm Per guaina Ø mm Tipo Vite
1602 Registro/Registre - 6,7 M6 3 8 28 36 - - -
1604 Registro/Registre - 8,5 M6 3 10 30 40 - - -
1608 Registro/Registre - 9,5 M8 4 11 27 38 - - -
1610 Registro/Registre - 9,5 M10 4,5 12 30 42 - - -
1612 Registro/Registre - 15 M12 6,5 17 43 60 - - -
1614 Registro/Registre - 17 M14 9 19 44 63 - - -
1501 Capiguaina/Sheatends 5,5 6,3 9 - - - - 5,3
1502 Capiguaina/Sheatends 6 6,8 9 - - - - 5,8
1503 Capiguaina/Sheatends 7,2 8 11 - - - - 7
1504 Capiguaina/Sheatends 8,2 9 11 - - - - 8
1510 Capiguaina/Sheatends 10,3 12 14 - - - - 10
1511 Capiguaina/Sheatends 12,3 14 15 - - - - 12
1512 Capiguaina/Sheatends 13,5 15 16 - - - - 13
1513 Capiguaina/Sheatends 14,5 16 17 - - - - 14
1514 Capiguaina/Sheatends 16,5 19 19 - - - - 16

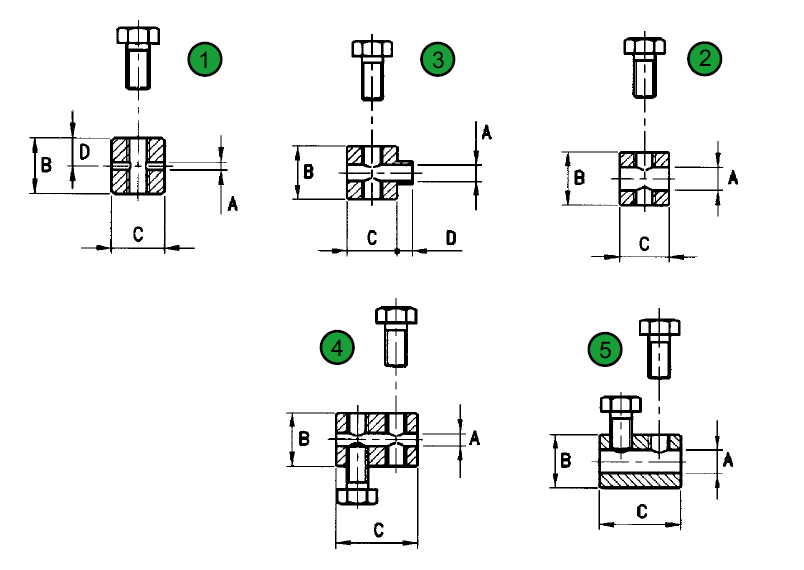

1711 Morsetti/Holdfast 2 9 5,5 4,5 - - - - 1 M4x6
1713 Morsetti/Holdfast 2,5 11 8 5,5 - - - - 1 M5x8
1700 Morsetti/Holdfast 2,5 9 15 - - - - - 4 M4x6
1714 Morsetti/Holdfast 2,8 12 9 6 - - - - 1 M5x8
1715 Morsetti/Holdfast 3,3 15 10 7,5 - - - - 1 M6x10
1654 Morsetti/Holdfast 4 12 11 5 - - - - 3 M5x8
1701 Morsetti/Holdfast 4 12 20 - - - - - 4 M5x8
1702 Morsetti/Holdfast 5,5 12 20 - - - - - 5 M5x8
1656 Morsetti/Holdfast 6 12 12 - - - - - 2 M5x8

​

I contenuti nel sito sono pubblicati con periodicità e/o con frequenza giornaliera. Le caratteristiche tecniche sono indicative e possono subire variazioni.
