Sistemi di Scarico Motori Diesel

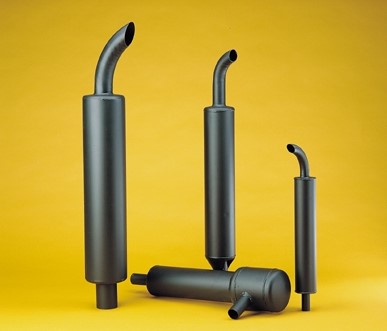

100-200-300 Marmitte standard silenziate e super-silenziate

Sistemi di Scarico Motori Diesel
100-200-300 Marmitte standard silenziate e super-silenziate

Dispositivi essenziali per la riduzione del rumore emesso dai motori e dai sistemi di scarico. Sono disponibili in varie dimensioni standard, oltre che versioni a richiesta e su disegno.
Possono essere utilizzati per una vasta gamma di applicazioni.
Il livello di rumore richiesto dipenderà dall'applicazione e dalle normative applicabili.

  • Marmitte silenziate Serie 100C (15-20 dBA)

Attenuazione delle onde sonore per assorbimento.
Nessuna contropressione allo scarico.

  • Marmitte super-silenziate Serie 200S-ST e 300S-ST (30-40 dBA)

Attenuazione delle onde sonore per risonanza ed assorbimento.
Minima contropressione.

Applicazione

  • Gruppi elettrogeni.
  • Macchine movimento terra.
  • Macchine agricole, industriali e marine in genere.

Caratteristiche tecniche

  • Materiale: acciaio Fe360B (S235JR).
  • Trattamento superficiale: smalto nero RAAL9005, resistente alle alte temperature - 600°C.
  • Materiale fonoassorbente: fibra di vetro tipo E - resistenza 750°C.

Scelta della marmitta

  • Motore 4 tempi aspirato: vedi tabella.
  • Motore turbo compresso potenza in tabella (hp) x 1,4.
  • Motore a 2 tempi potenza in tabella (hp) x 2.

A richiesta

  • In acciaio inox, con rete di protezione, a disegno/specifica del cliente.

Brochures e documenti

marmitte.pdf

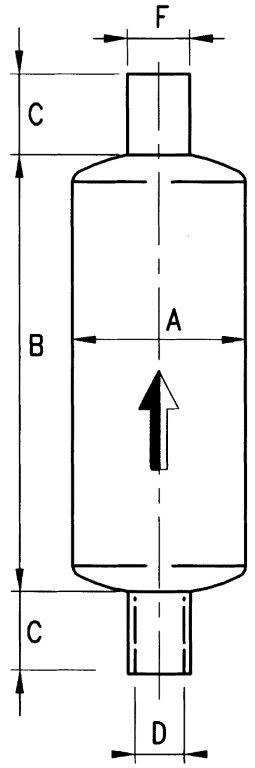

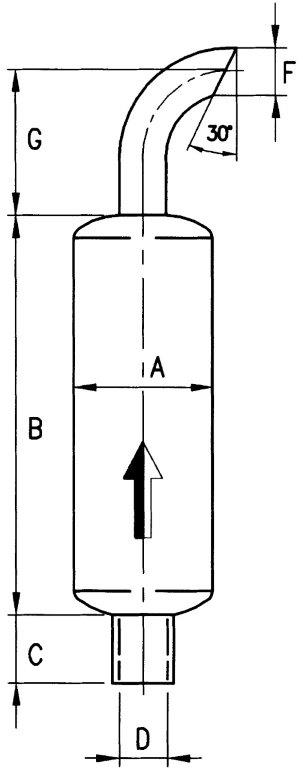

100C - Marmitte silenziate

Tipo Potenza motore A mm B mm C mm D mm F mm G mm
80 C 5 - 15 Hp 80 250 70 28 35 120
80 CL 5 - 15 Hp 80 430 70 28 35 120
100 C1M 8 - 30 Hp 100 250 100 40 40 170
100 C1 30 - 60 Hp 100 450 150 46 40 170
100 C1R 30 - 60 Hp 100 450 150 46 40 170
100 C1H 30 - 60 Hp 100 450 150 60,5 60 170
100 C2M 60 - 80 Hp 120 400 150 54 50 190
100 C2 60 - 80 Hp 120 600 150 54 50 190
100 C2 EBH 60 - 80 Hp 120 600 200 45 50 225
100 C2R 60 - 80 Hp 120 600 150 54 50 190
100 C3M 80 - 120 Hp 160 500 100 76 70 230
100 C3 80 - 120 Hp 160 700 100 76 70 230
100 C4 120 - 180 Hp 200 1000 100 86 90 -
100 C5 180 - 250 Hp 215 1100 100 102,5 108 -
100 C6 250 - 320 Hp 280 1200 100 127,5 133 -
100 C7 320 - 400 Hp 350 1200 100 152,5 159 -
100 C8 400 - 500 Hp 400 1400 100 197 202 -
100 C9 500 - 800 Hp 600 1600 100 245 250 -

​

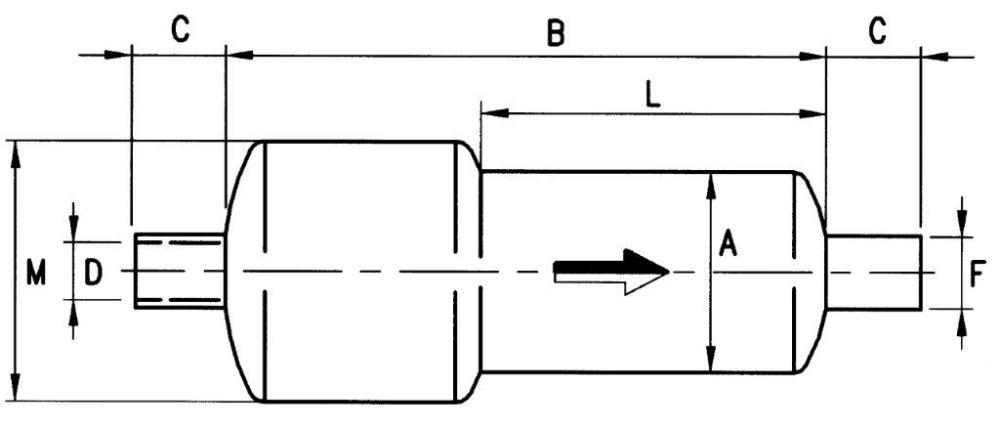

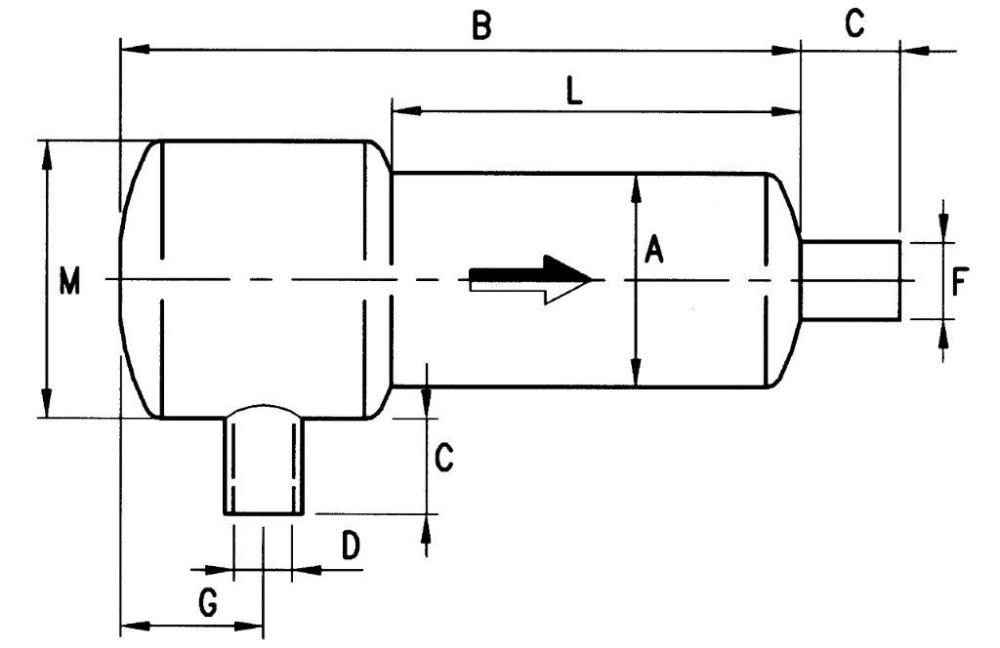

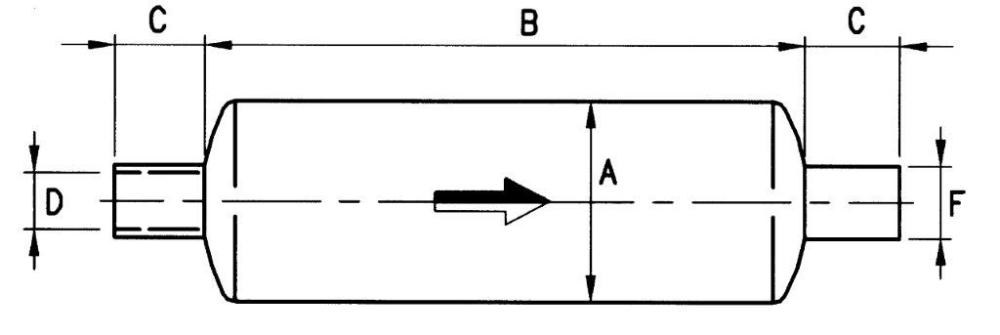

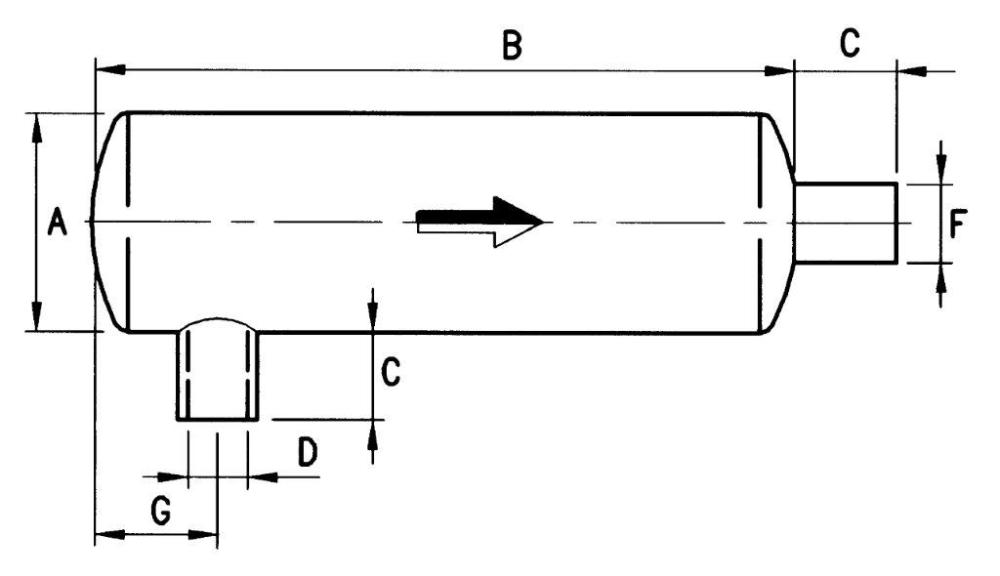

Marmitte super-silenziate serie 200 e 300

Tipo Potenza motore A mm B mm C mm D mm F mm G mm L mm M mm
200 S8 15 - 30 HP 120 400 100 40 44 120 - -
200 ST8 15 - 30 HP 120 400 100 40 44 120 - -
200 S1 30 - 60 HP 160 600 100 46 50 150 - -
200 ST1 30 - 60 HP 160 600 100 46 50 150 - -
200 S2 60 - 80 HP 200 800 100 54 60 200 - -
200 ST2 60 - 80 HP 200 800 100 54 60 200 - -
200 S3 80 - 120 HP 250 1000 100 76 80 200 - -
200 ST3 80 - 120 HP 250 1000 100 76 80 200 - -
200 S4 120 - 180 HP 280 1200 100 86 90 250 - -
200 ST4 120 - 180 HP 280 1200 100 86 90 250 - -
200 S5 180 - 250 HP 350 1400 100 102,5 108 300 - -
200 ST5 180 - 250 HP 350 1400 100 102,5 108 300 - -
200 S6 250 - 320 HP 400 1600 100 127,5 133 350 - -
200 ST6 250 - 320 HP 400 1600 100 127,5 133 350 - -
200 S7 320 - 400 HP 450 1800 100 152,5 159 350 - -
200 ST7 320 - 400 HP 450 1800 100 152,5 159 350 - -
200 S9 400 - 500 HP 600 2200 100 197 202 450 - -
200 ST9 400 - 500 HP 600 2200 100 197 202 450 - -
300 S8 15 - 30 HP 120 600 100 40 44 120 400 160
300 ST8 15 - 30 HP 120 600 100 40 44 120 400 160
300 S1 30 - 60 HP 160 800 100 46 50 150 500 200
300 ST1 30 - 60 HP 160 800 100 46 50 150 500 200
300 S2 60 - 80 HP 200 1200 100 54 60 200 800 280
300 ST2 60 - 80 HP 200 1200 100 54 60 200 800 280
300 S3 80 - 120 HP 215 1400 100 76 80 200 1000 300
300 ST3 80 - 120 HP 215 1400 100 76 80 200 1000 300
300 S4 120 - 180 HP 280 1600 100 86 90 250 1100 350
300 ST4 120 - 180 HP 280 1600 100 86 90 250 1100 350
300 S5 180 - 250 HP 300 1800 100 102,5 108 300 1200 400
300 ST5 180 - 250 HP 300 1800 100 102,5 108 300 1200 400
300 S6 250 - 320 HP 350 2000 100 127,5 133 350 1300 500
300 ST6 250 - 320 HP 350 2000 100 127,5 133 350 1300 500
300 S7 320 - 400 HP 500 2200 100 152,5 159 350 1500 600
300 ST7 320 - 400 HP 500 2200 100 152,5 159 350 1500 600

​100 C1R e 100 C2R con rete di protezione

I contenuti nel sito sono pubblicati con periodicità e/o con frequenza giornaliera. Le caratteristiche tecniche sono indicative e possono subire variazioni.
