CG Curve a 90° in gomma

CG Curve a 90° in gomma

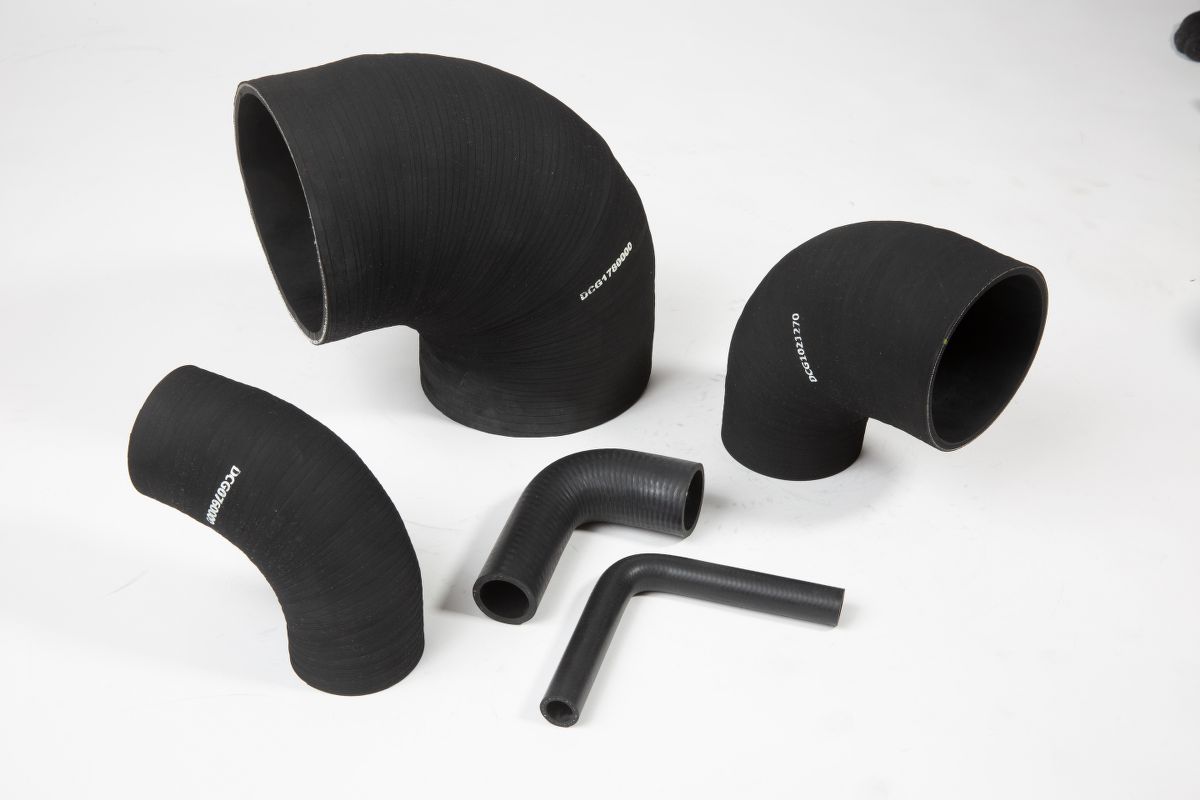

Curve a 90° ‘‘CG’’ idonee al passaggio di aria, acqua, e liquido refrigerante fino a 120°C.
Resistenti al calore, all'acqua salata, all'invecchiamento, alle tracce d’olio e carburante, all'ozono ed agenti atmosferici.
Superficie antiabrasiva ad impressione tela rinforzate con tessuti ad alta tenacità.


Applicazioni

Collegamento tra FILTRO ARIA o RADIATORE e MOTORE. In ogni automezzo, macchinario ed applicazione industriale, per la conduzione dell’aria e/o dei liquidi.


Caratteristiche tecniche

  • Materiale: Gomma EPDM.
  • Temperatura di esercizio: -40 / +120°C.
  • Spessore: 5/12mm in funzione del diametro.
  • Tolleranza lunghezza: +/- 10%


A richiesta

  • Altre misure

Brochures e documenti

cgpr.pdf

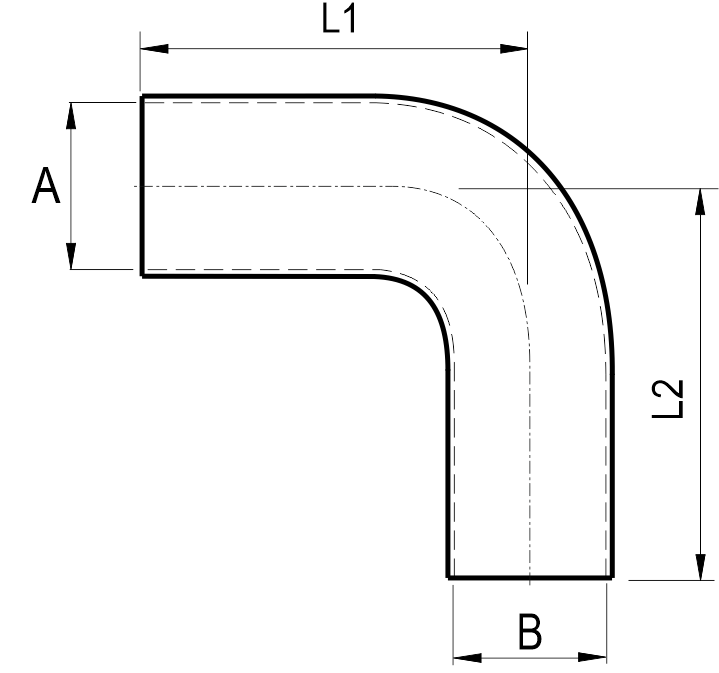

CG - Curve 90° singolo diametro

Codice D.I. mm L.1 mm L.2 mm Rif. Alt.
DCG0100150 10 150 150
DCG0120150 12 150 150
DCG1515085 15 100 200 DCG0150000
DCG0150150 15 150 150
DCG0180000 18 100 200
DCG0180150 18 150 150
DCG2222100 22 100 200 DCG0220000
DCG2222150 22 150 150
DCG0250000 25 150 150
DCGS00927T 27 135 350
DCG0280000 28 200 200
DCG0280001 28 114 234
DCG3030115 30 115 235 DCG0300000
DCG0300200 30 200 200
DCG0320000 32 200 200
DCG0320001 32 116 216
DCG0350001 35 120 240
DCGS410801 35 300 300 DCG0350000
DCGS09704T 38 119 239 DCG0380000
DCG0380300 38 300 300
DCG0400001 40 120 240
DCGS09702T 40 240 250 DCG0400000
DCG0403000 40 300 300
DCGS00914T 42 100 240
DCGS00911T 45 170 170 DCG0450000
DCG0450001 45 122 272
DCG0450300 45 300 300
DCGS07509T 48 120 250 DCG0480000
DCG0500000 50 125 275
DCGS09600T 50 155 330
DCGS07428T 50 250 350 DCG0500001
DCG0500300 50 300 300
DCG0550000 55 300 300
DCG0570000 57 125 135
DCGS07201T 58 200 310
DCGS07211T 58 290 290
DCG6060210 60 180 380 DCG0600000
DCG0600300 60 300 300
DCG0630000 63 175 175
DCG0650000 65 300 300
DCG0700000 70 125 125
DCG0700300 70 300 300
DCG0760000 76 127 127
DCG0760300 76 300 300
DCG0760001 76 80 80 Nervata / Hump
DCG0800000 80 140 230
DCG0800300 80 300 300
DCG0870300 87 300 300
DCG0890000 89 140 140
DCG0950000 95 130 140
DCG1020000 102 140 150
DCG1100000 Nbr 110,5 140 140 NBR
DCG1140000 114 140 140
DCG1270000 127 156 156
DCG1400000 140 162 162
DCG1520000 152 200 200
DCG1780000 178 192 192
DCG2030000 203 216 216
DCG2540000 254 267 267

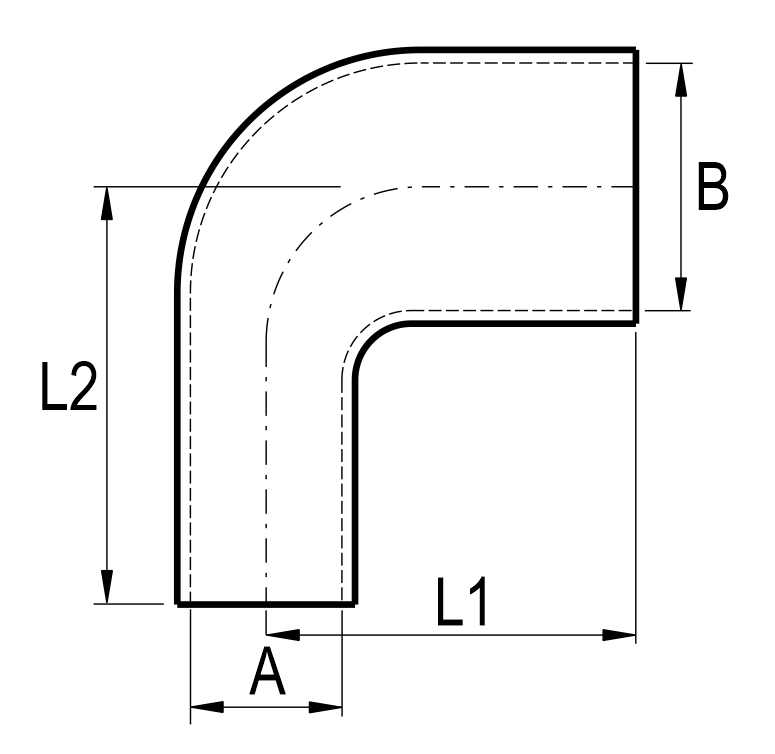

CG - Curve 90° doppio diametro

Codice Ref. Alt. D.I. 1 mm D.I. 2 mm L.1 mm L.2 mm
DCG0320510 32 51 140 140
DCG0350450 DCGS08309T 35 45 90 140
DCG0350480 DCGS07321T 35 48 200 60
DCG0380480 DCGS08608T 38 48 130 250
DCG0400450 40 45 80 80
DCG0440480 DCGS07515T 44 48 210 190
DCG0450500 DCGS07406T 45 50 80 90
DCGS01001T 45 50 155 100
DCG0500550 DCGS08320T 50 55 130 220
DCG0600750 DCGS008506 60 75 150 350
DCG0650750 DCGS008510 65 75 120 220
DCG0700760 70 76 113 113
DCG0750800 DCGS007823 75 80 100 300
DCG0750820 DCGS008119 75 82 260 230
DCG0760890 76 89 130 150
DCG0801002 sp.8 DCG0801000 80 100 130 200
DCG0901000 90 100 200 185
DCG0920980 DCGS007623 92 98 360 190
DCG1021270 102 127 152 152
DCG1141780 114 178 170 170
DCG1271520 127 152 178 163
DCG1271780 127 178 178 178
DCG1401520 140 152 171 171
DCG1401780 140 178 190 210
DCG1521780 152 178 229

​
